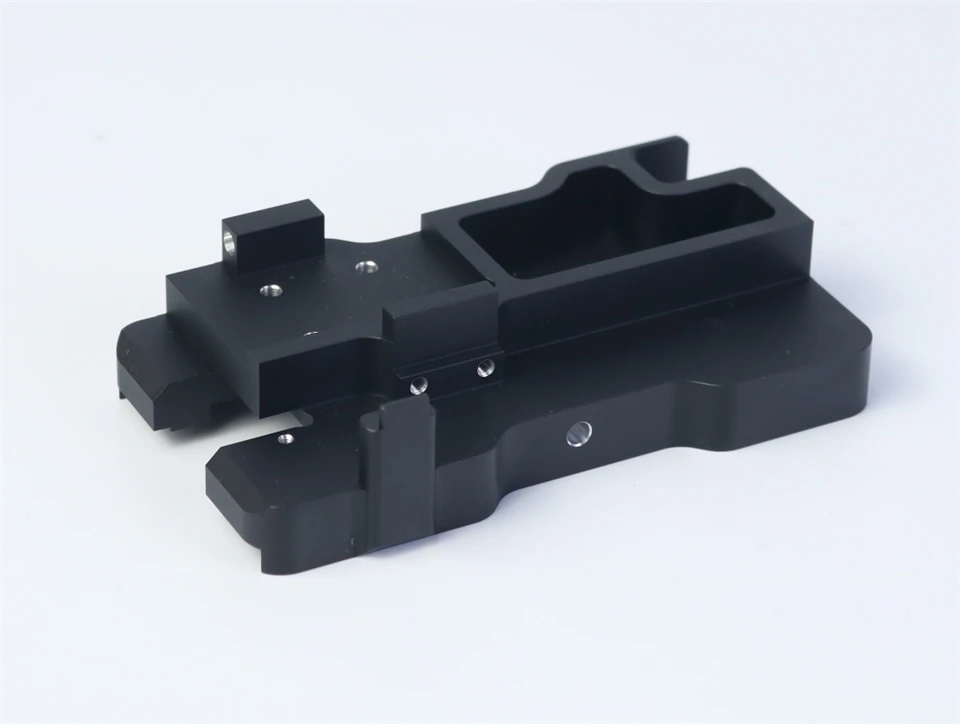

Placă de poziționare Al6061, sablata, anodizată neagră

Ce este o placă de poziționare Al6061 anodizat negru sablat?

A placa de pozitionarerealizat dinAl6061este utilizat în mod obișnuit în dispozitivele CNC, modulele de automatizare, echipamentele laser, bazele de aliniere optică și ansamblurile robotizate. Când trece prinsablare + anodizare neagra, piesa capătă un aspect mat-uniform, o rezistență mai puternică la coroziune și o durabilitate mai bună la uzură - adesea crucială pentru precizia de strângere sau poziționare repetată.

În fabrica noastră, acest tip de placă este una dintre cele mai solicitate componente pentru producătorii de mașini OEM și proiectanții de dispozitive, deoarece echilibreazărezistență, prelucrabilitate și calitate estetică.

De ce designerii preferă Al6061 pentru plăcile de poziționare

Pe baza înregistrărilor reale de prelucrare de la atelierul nostru (date de lot 2023–2024):

Aceste valori provin din jurnalul nostru de măsurare folosind indicatori Mitutoyo și testere de acoperire în timpul a trei loturi de clienți pentru bazele de dispozitive de automatizare.

Cum sablare îmbunătățește calitatea suprafeței

Înainte de anodizare, placa este de obiceisablat (Sablare cu mărgele #100–#150). Pe baza procedurii noastre reale de atelier:

Presiune de sablare:0,5–0,6 MPa

Distanța duzei:180–220 mm

Rugozitate rezultată:Ra 1,6–2,2 μm

Efect: Îndepărtează urmele fine de scule / amestecă tranzițiile colțurilor / conferă o textură mată

Clienții aleg sablare pentru că previne luciul neuniform pe care îl obțineți cu aluminiul brut frezat CNC-, în special pe plăcile plate mari.

Performanță de anodizare neagră: date reale măsurate

Am anodizat mai mult de8,000+ plăci de fixare Al6061din 2019. Pe baza fișelor QC reale:

Stratul anodizat negru ajută, de asemenea, la ascunderea amprentelor digitale și a zgârieturilor minore, motiv pentru care integratorii de echipamente de automatizare preferă suprafețele negre mat-.

Proces de prelucrare CNC pentru placa de poziționare (pas-cu-pas)

Această secțiune se potriveșteCum-Căutați intenția.

1. Pregătirea materialului

Placă brută Al6061-T6 verificată de PMI

Toleranță de tăiere a ferăstrăului: ±0,3 mm

Îmbătrânirea-de efort pentru plăci cu grosimea de peste 8 mm

2. Frezarea degroşare

Freză cu capat Ø10 / Ø16 carbură

Avans: 1800–2200 mm/min

Adâncime de tăiere: 0,4–0,8 mm

Țintă: Îndepărtați 80–85% material în exces

3. Buzunar de precizie și prelucrare a găurilor

Compensarea razei sculei pentru zonele de toleranță strânse

Găurile de poziționare a cheilor păstrate la±0,01 mm

Fețele de referință frezate ultimele pentru a evita deplasarea tensiunii

4. Debavurare și prelucrare a marginilor

Perie robot sau șmirghel manual 800#

Teșit: 0,3–0,5 mm

5. Sablare cu nisip

Finisaj mat, rezistent la amprente-

Asigură un ton uniform de anodizare

6. Anodizare neagră

Duritate îmbunătățită/anti-uzură

Aspectul suprafeței devine negru profund uniform

Etanșare opțională: etanșare cu apă DI pentru un grad mai bun de coroziune

Probleme comune de calitate și cum le remediam

Bazat pe cazuri reale de producție.

1. Incoerența nuanței de culoare

Cauze fundamentale:

Sablare neuniformă

Loturi mixte de Al6061

Remediere:
Efectuăm un test de duritate a materialului pe lot-și menținem presiunea de sablare fixă.

2. Deformarea după anodizare

Se întâmplă adesea pe plăci mai subțiri de 6 mm.

Remediere:

Reducerea stresului înainte de-prelucrare

Prelucrare echilibrată pe două-laturi

Prindeți-ratele de anodizare libere

Planeitatea sa îmbunătățit de la0,12 mm → 0,04 mmîn comanda unui client din 2024.

3. Semne de amprentă pe suprafețe semi-lucioase

Remediere:
Comutați lasablare fină(granulație #150) + etanșare DI - a dus la o reducere cu 38% a semnelor vizibile, conform feedback-ului clientului QC.

Specificații cheie pe care cumpărătorii le cer de obicei

Această secțiune satisfaceinterogări de{0}}intenții tranzacționale/comerciale.

Dacă aveți nevoie de toleranțe extrem de strânse (de exemplu, calibrare optică robotică), putem păstra găuri în interior±0,005 mmutilizând alezarea + finisare-controlată cu temperatură.

Aplicații ale plăcilor de poziționare Al6061 anodizate negru

Baze de fixare CNC

Module de poziționare laser sau camere

Suporturi pentru echipamente semiconductoare

Plăci de calibrare robot

Banci optice

Unități de automatizare de precizie

Cele mai comune comenzi ale noastre provin de laOEM de automatizare, integratori de echipamente inteligente, șilaboratoare de cercetare și dezvoltare.

Informații despre prețuri: ce afectează costul?

Din cotațiile noastre reale din 2024–2025:

Principalii factori de cost

Dimensiunea și grosimea plăcii

Cantitatea de gauri si toleranta

Specificații de anodizare (standard / dur / mat-negru)

Cantitatea lotului(loturile mai mari reduc costurile cu 18–35%)

Interval tipic de preț (doar referință)

Plăci mici (80 × 60 mm):4,8 USD–7,5 USD/buc

Plăci medii (150 × 120 mm):8,5 USD–14,0 USD/buc

Plăci mari (250 × 200 mm):16 USD–28 USD/buc

(Prețurile depind în mare măsură de complexitatea desenului și de cerințele de finisare.)

Întrebări frecvente despre plăcile de poziționare Al6061 anodizate negru sablat

1. Va afecta anodizarea acuratețea dimensională?

Anodizarea adaugă5–10 μm pe latură. Pentru toleranțe strânse, subdimensionăm găurile înainte de anodizare.

2. Se poate face placa cu Al7075 în loc de Al6061?

Da-Al7075 oferă o rezistență mai bună, dar prezintă o uniformitate de culoare puțin mai mică după anodizare.

3. Cum se întreține o placă de fixare anodizată neagră?

Folosiți șervețele cu alcool; evitați curățanții alcalini care pot estompa stratul.
